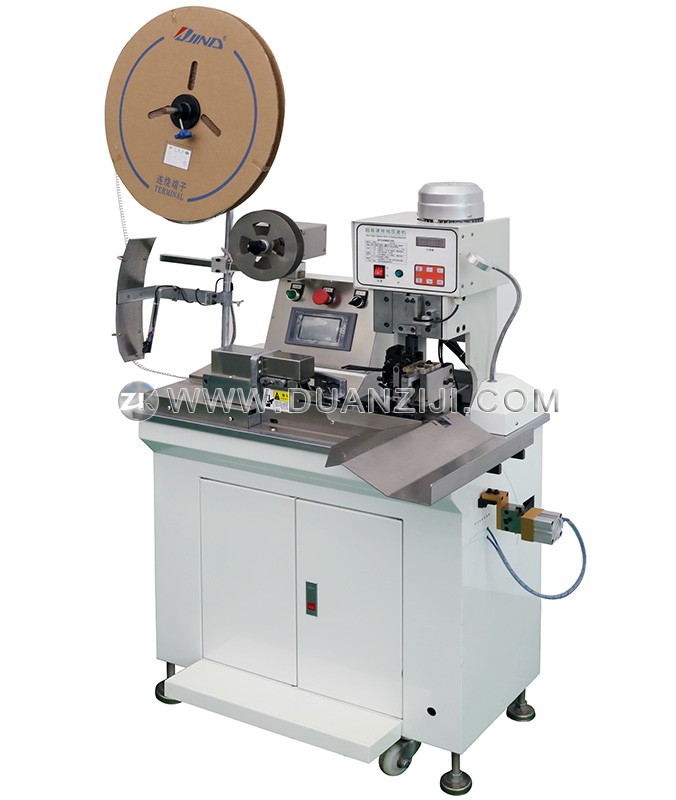

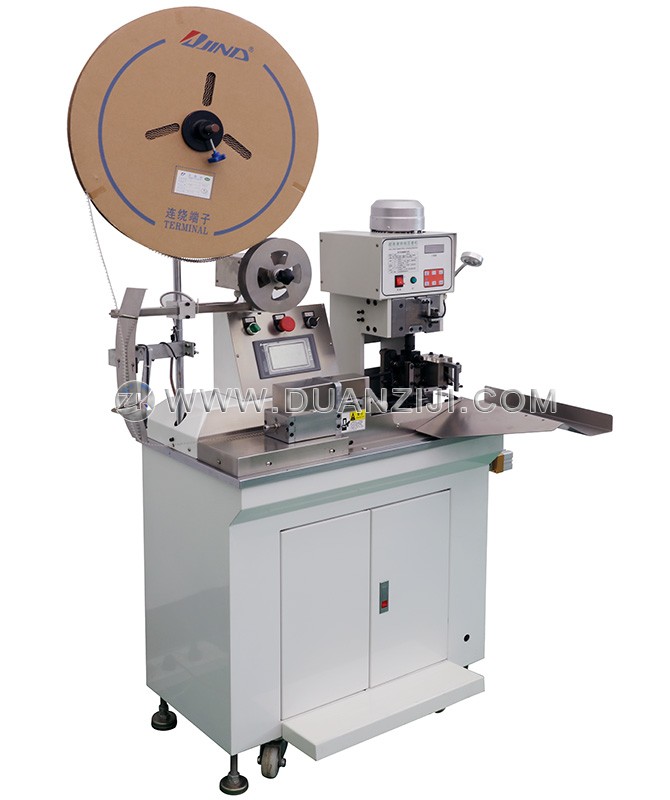

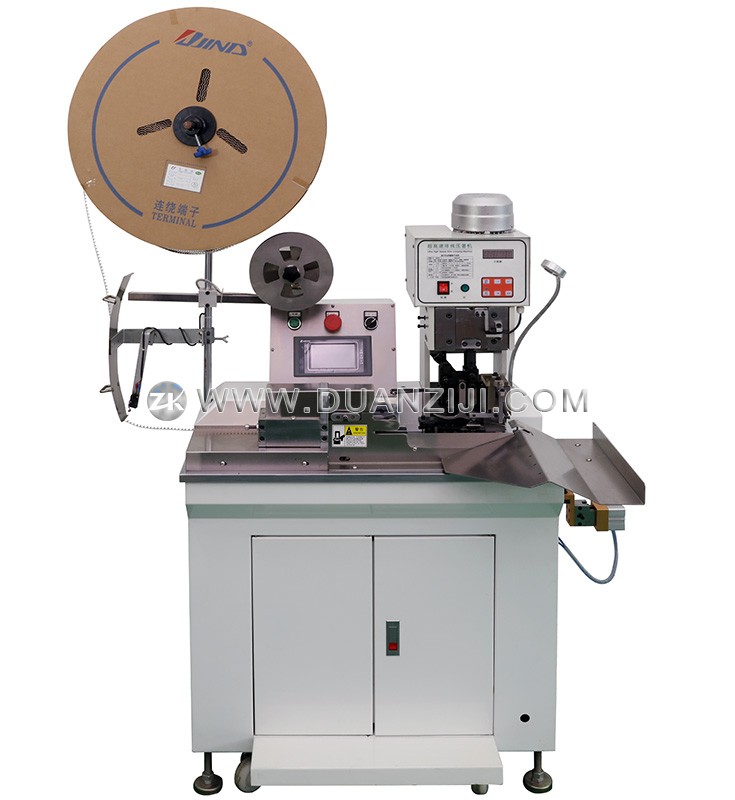

這是一臺半自動排線端子機，適用于加工2~40Pin的排線，使用本機前需要將排線預先剝皮并分線，然后操作員只需手工將線頭放入加工位置即可，可通過傳感器感應式啟動或踩腳踏開關啟動，特殊的排線壓接模具可以將排線逐條理出并壓接端子，運行穩定。整機做工精密，平移機構采用高精密伺服馬達驅動，定位精準。
下載: (1)

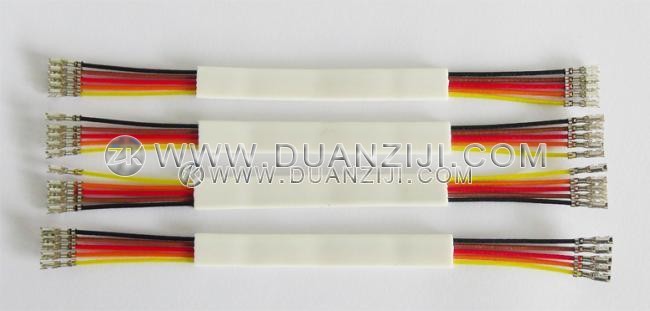

適用線材：排線、雙并線、多芯扁護套線
芯線數量：2~40Pin
適用線徑：AWG28~18（0.1~1.0mm2）
芯線外徑：Φ0.6~3.3mm
分線長度要求：25~35mm或20~25mm可選
最短線長：65mm
適用端子類型：橫送端子
端子機出力：1.5T
壓接行程：30mm
啟動方式：感應器啟動、腳踏開關啟動
生產效率：1000~2000條/時
操作界面：彩色觸摸屏
氣壓要求：0.4~0.6Mpa
工作電壓：220V 50/60Hz
機器凈重：170kg
外形尺寸：780*440*1300mm
