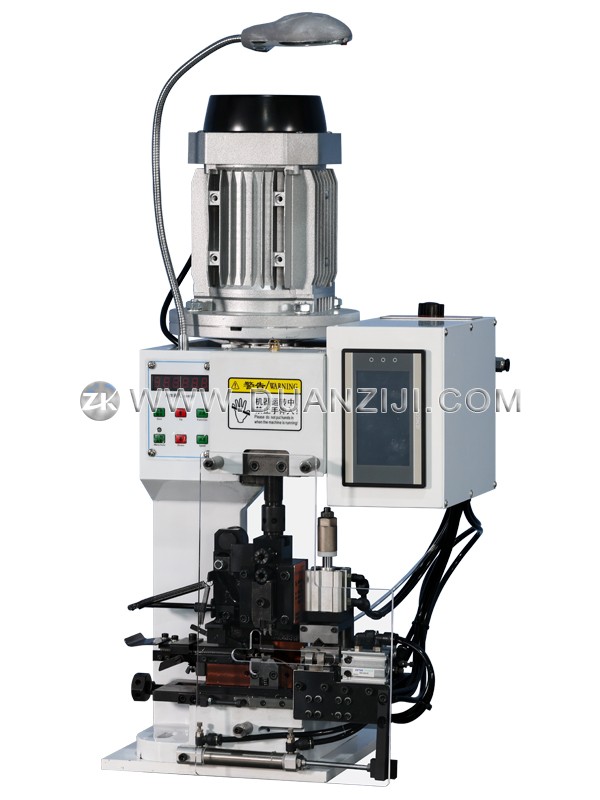

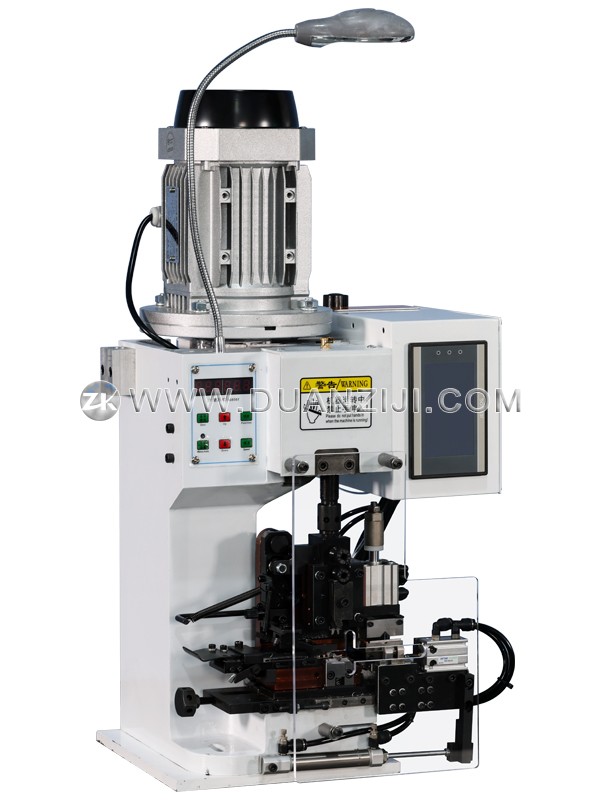

這是一款橫直模通用的連剝帶打端子機，本機采用標準的OTP壓接模具，支持快速更換，既可以用橫送模具，也可以用直送模具，適用于壓接各種盤裝的橫送端子和直送端子，針對雙料帶以及料帶在中間或頭部的特殊端子也可以訂制模具，特別適用于一臺機器壓接多種不同端子的場合。
本機集剝皮和打端子的功能于一體，操作員只需將線頭放入治具內，輕踩腳踏開關即可完成剝皮和打端子的動作，減少了工藝流程，可有效節省人工并提高產品的一致性。
壓接電機采用變頻馬達進行精密控制，具有低噪音、低耗電、速度快、精度高的特點。剝皮動作由氣缸傳動，剝皮刀的切線深度可以精準調節，剝皮長度準確，壓接定位精準。端子背紙可通過卷紙器自動回收，廢線皮通過吹氣裝置自動吹走，可以保持工作環境的清潔。
下載: (1)
適用線徑：AWG32~16
剝皮長度：0~8mm
公差范圍：0.05-0.1mm
適用端子：橫送端子、直送端子
壓接能力：2T
壓接行程：30mm
壓接馬達：變頻馬達
啟動方式：腳踏開關啟動
生產效率：1000~2000條/時
氣壓要求：0.4~0.6Mpa
工作電壓：200~240V 50/60HZ
額定功率：750W
機器凈重：80Kg
外形尺寸：530×400×700mm
